在介绍Modbus协议之前，我们要先了解下RS485协议，因为Modbus协议是在RS485这个硬件层协议上搭建的软件层协议。

RS485特性

半双工。
用缆线两端的电压差值来表示传递信号。
RS485 的特点包括
1.S485 的电气特性：
逻辑“1”以两线间的电压差为+(2~6)V 表示；
逻辑“0”以两线间的电压差为-(2~6)V 表示
2， 传输速率高。10 米时，RS485 的数据最高传输速率可达 35Mbps，在 1200m 时，传输速度可达 100Kbps。
3， 抗干扰能力强。RS485 接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。
4， 传输距离远，支持节点多。RS485 总线最长可以传输 1200m 左右，更远的距离则需要中继传输设备支持但这时（速率≤100Kbps）才能稳定传输，一般最大支持 32 个节点，如果使用特制的 485 芯片，可以达到 128 个或者 256 个节点，最大的可以支持到 400 个节点。

RS485的控制方法

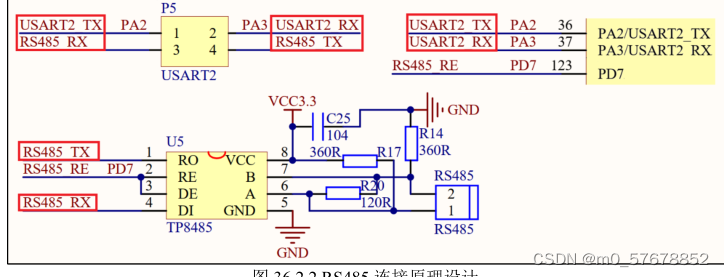

可以到RE和DE通过跳线帽并连起来，RE引脚接受触发器(低电平有效)，DE引脚是发送触发器（高电平有效）。
平常将设备处于接受状态，需要发送的时候再置为发送状态，发送完毕，再置回接受状态。

Modbus协议

在RS485协议上规定的软件协议。

通信机制

主机轮询，从机应答的机制
1.系统中只有一个设备是从机：主从通信
2.系统中的从机不可以主动的向从机发送数据
3.系统上电后所有的主从设备都应该处于监听总线的状态，也就是接受状态
4.如果要发送一次，必须由主机主动发送（任何一次的通信或数据交换都必须由主机发起）

数据包格式

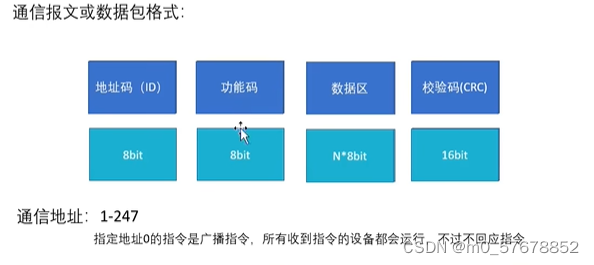

发送格式：

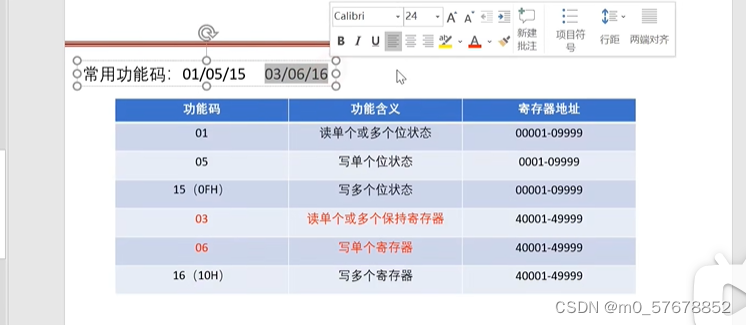

常用功能码：

发送字节的间隔时间：每个字节发送的时间差不能超过3个字符时间。
即如果以波特9600来发送，一个字符包含一个起始位，一个停止位，8个数据位。
一共10bit，那么3个字符时间大概是3*10/9600=3.125ms.

一般软件写的断帧时间为10ms
