在先前的文章中《近距离看GPU计算（2）》我们介绍了GPU SM单元以Thread Block为单位的调度方法，这些的Block属于同一个kernel任务，当然处于相同的进程上下文(CUDA Context)，针对的是任务内线程级别并行执行。我们知道现代GPU计算能力与日俱增，不断挑战新高。随之而来的问题是，单凭一个Kernel任务很能占满GPU，来自相同进程，甚至不同的进程的任务在时间上、空间上如何共享GPU，又是如何调度的呢？笔者曾经就这些问题求教于GPU公司专门的同事，给出的解释往往含混不清，很难有确定的答案。这里笔者不是自不量力要祭出终极大杀器，而是就一些文献浅见，尝试梳理下思路提出问题，望有识见的朋友能给与指正。主题内容大概分三个部分，第一部分我们讨论来自同一进程的任务的调度，第二部分会涉及来自不同进程上下文的任务如何共享GPU以及可能抢占的行为，第三部分会谈下GPU驱动框架对调度行为的一些支持。第一二部分主要讨论硬件的行为，第三部分从软件的视角分析。本文为其中第一部分。

---

1.Stream的概念

在正式开始介绍之前，我们先回顾下CUDA框架跟任务调度关系密切的stream的概念。Stream表示一个GPU任务队列，该队列中的任务将按照添加到Stream中的顺序先后而依次执行。所有的CUDA任务（包括kernel运行和数据搬运）都显式或隐式通过stream得到执行，stream也就两种类型，分别是：默认stream(defaut stream, 或者说stream 0)和其它stream。CUDA任务没有显式的指定stream就运行在默认stream上。stream任务的执行遵守下面规则。
不管是默认stream还是其它stream，每个stream里面的任务都按顺序执行。
来自其它不同stream的任务可以并发或者交错执行。
默认stream和其它stream之间互相同步，不能够同时执行。必须等到对方stream执行完毕。

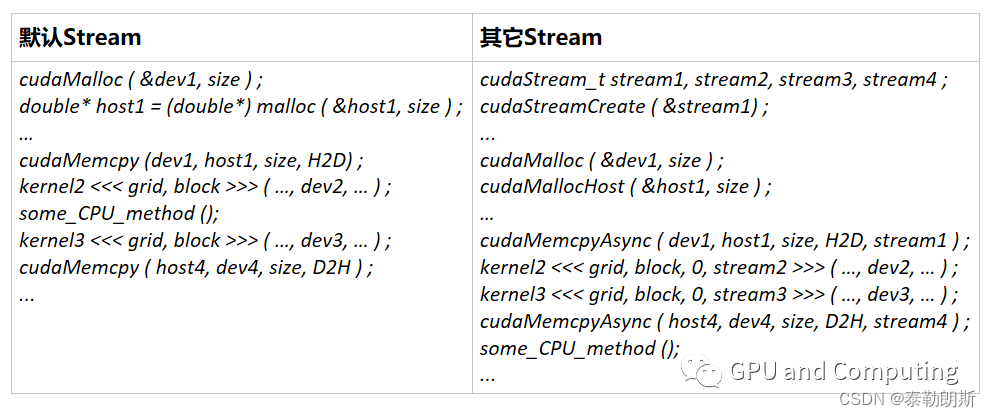

以下代码表示如何创建使用默认stream和其它stream 的情形。

凡规则必有例外，在目前版本的Cuda通过nvcc选项–default-stream，可以使得CPU线程采用的默认stream跟其它stream一般无二。另外创建其它stream的时候可以通过传递cudaStreamNonBlocking标记告诉runtime该stream和默认stream不会互相隐式阻塞。为方便起见，接下来的讨论我们不涉及上述两种情形。

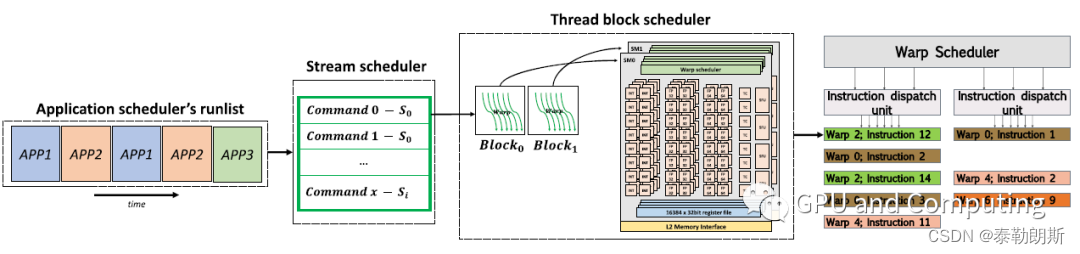

如果考虑stream，CUDA任务运行调度过程如图1所示，应用程序的各种任务分发到不同的stream上，按任务分发时的thread block大小定义再由硬件层次上的thread block调度器以thread block为单位分配给不同的SM运行，在SM内部，thread block由warp组成，warp为最小的执行调度单位，thread block->warp阶段的调度过程我们前面的文章已经涉及，这里不再赘述，在本文中，我们主要关注的是stream->thread block阶段的调度，另外因为暂且不考虑跨进程上下文，所以图示中stream S0…Si都来自同一个应用程序。

1.文献1的工作

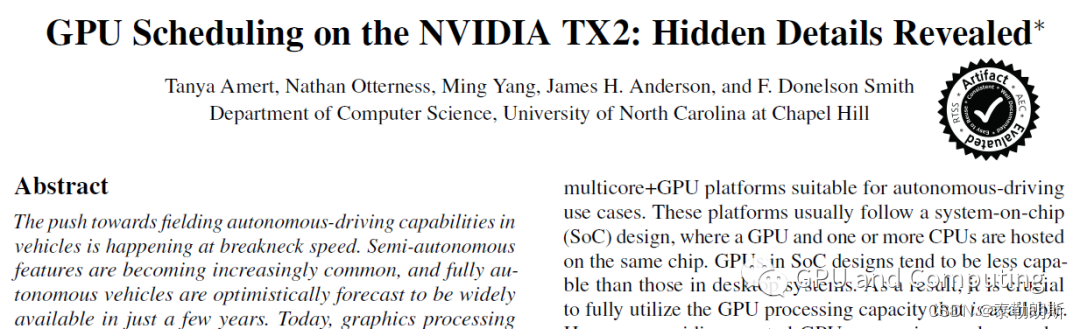

在这小节里，我们介绍一下文献《GPU Scheduling on the NVIDIA TX2: Hidden Details Revealed》的工作。目前车载平台也大量利用GPU来加速绘制和计算工作，有些应用在关键路径上有实时的要求，比如里程计的绘制和障碍物检测等等，但是GPU内部任务如何调度一直是个黑盒子，各个GPU厂商都讳莫如深，更别提有公开文档记录了，这给实时任务的执行预测带来了困难，也影响相关产品的安全认证。基于此出现了一些通过Microbench或者反向工程来了解GPU调度行为的工作，下面涉及的文献就是其中一些例子。

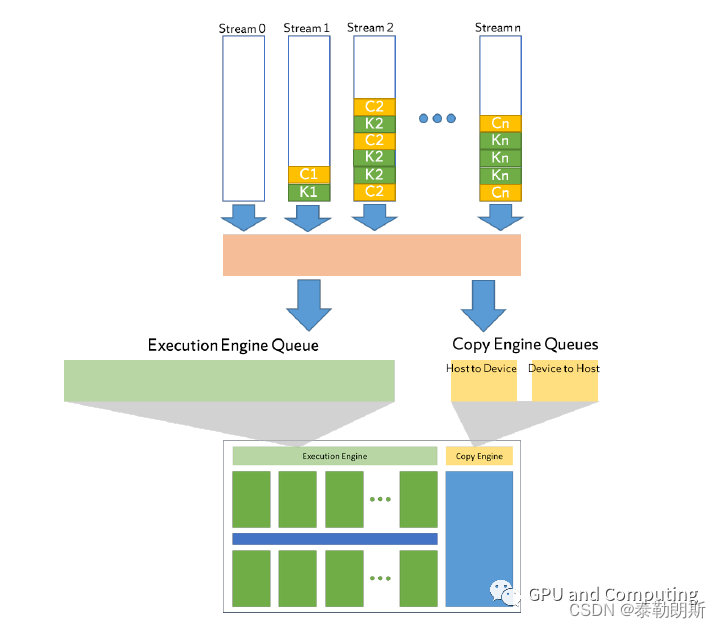

文献1做了很多microbench的工作，来推测CUDA GPU任务调度的行为，并试图扩展到不同系列的GPU硬件。该文预设整个CUDA平台存有以下硬件队列，(a)对应硬件Copy Engine（以下简称CE）FIFO队列，CE负责在Host和GPU设备之间搬运数据，(b)对应硬件Kernel Execution Engine（以下简称EE)的FIFO队列，EE负责Kernel的执行。另外每个CUDA stream分别对应一个软件意义上的FIFO队列。这些队列的整体层次如图2所示。

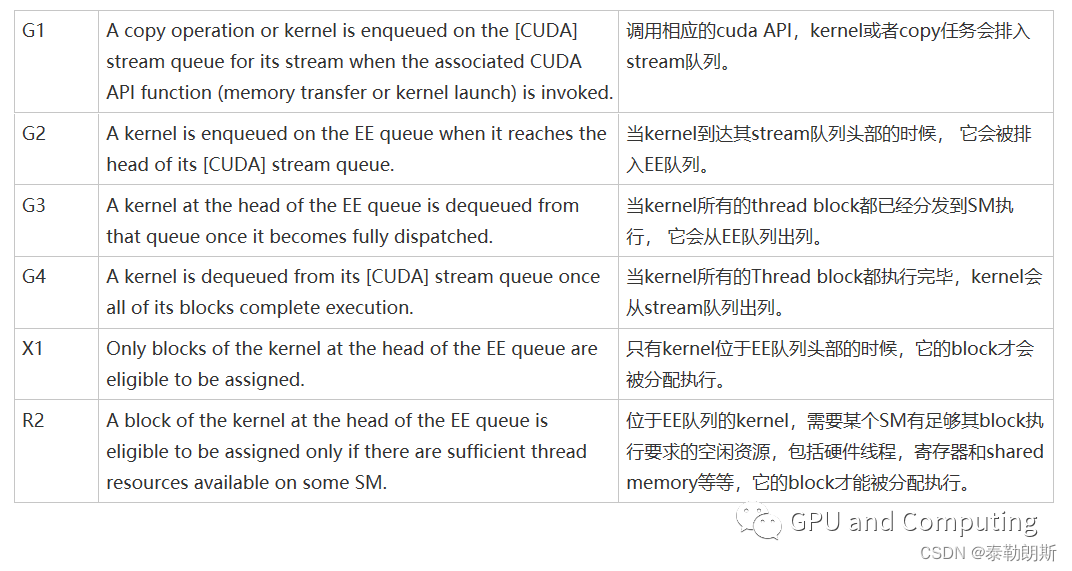

根据microbench的结果，文献1总结了如下GPU任务调度规则，并在文献2中进一步验证，这些规则也适用于Nvidia Maxwell、Pascal、Volta系列GPU。而对较老Kepler版本，规则G2需要变更为当kernel到达其stream队列头部的时候， 它会被排入EE队列并从stream队列出列。

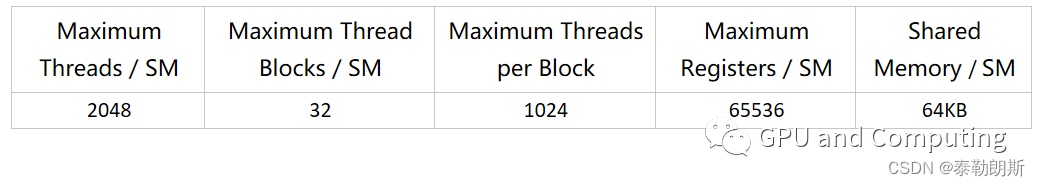

文献1的工作基于NVIDIA TX2平台，配置的GPU是Pascal版本，一共有两个SM，每个SM的硬件资源如下表。

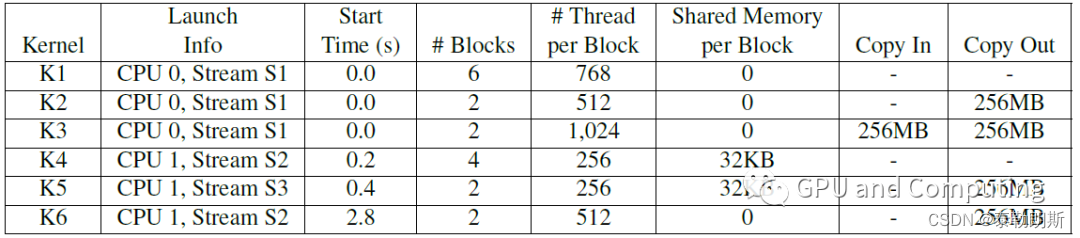

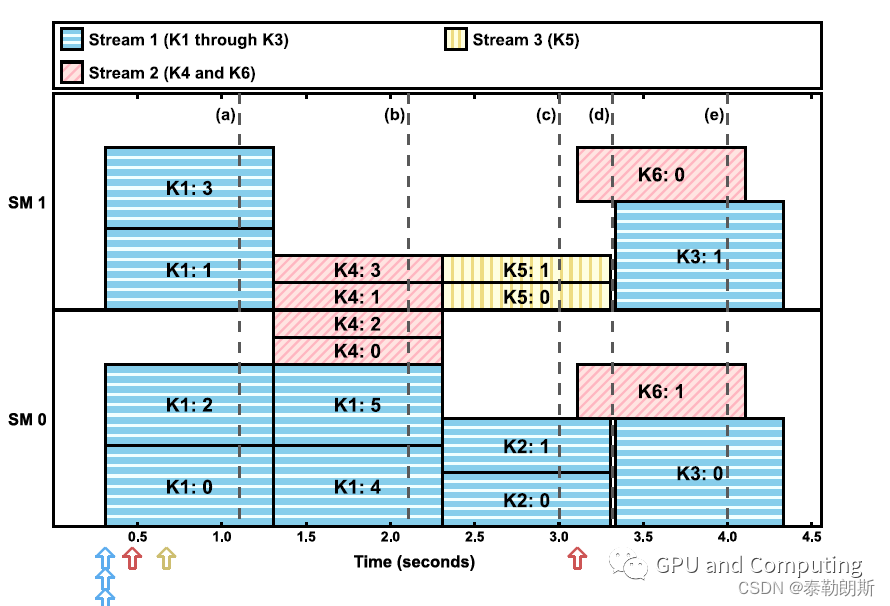

根据以下kernel的分发序列和其对应的的资源要求，我们有了图3的调度结果。有心的读者不妨对照规则列表以及上表SM的资源能力推敲下，比如分别来自stream2和stream3的k4以及k5，按照其它条件，应该可以差不多同时刻得到执行，但是因为每个SM的shared memory大小限制，只能满足一个kernel的运行。

从Maxwell版本硬件开始，CUDA提供接口函数cudaStreamCreateWithPriority，使得创建stream的时候我们可以指定其优先级。文献1也考虑到了这种情况，认为调度硬件除普通EE队列，还有一个容纳高优先级任务的EE队列，并定义了如下额外规则来匹配，

kernel只能排入跟其优先级对应的EE队列。
普通EE队列的kernel只有在高优先级EE队列为空的时候才能得到分配执行。所以高优先级任务可以抢占普通优先级任务，抢占的粒度是thread block。另外这个规则也可以避免因资源限制导致优先级反转的情况。

2.Hyper-Q的改进

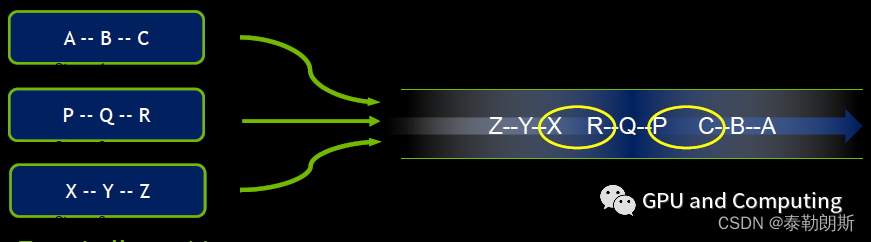

文献1有个较大的硬伤，其立论的基础是调度硬件只有一个EE队列，但是其试验的平台是TX2，配置有Pascal版本的GPU，按道理应该能支持Hyper-Q，也就是存在多个独立的EE队列，不知道是不是为简化起见，文章作者没有考虑Hyper-Q的因素。之前Fermi版本GPU在支持多个stream的时候，它们会被导入到同一个硬件队列，由于同一stream内任务的依赖关系，本来不需要同步的stream之间的任务不能真正同时运行，如下图所示，只有不同stream边界处的任务X和R，以及P和C才能并发执行。

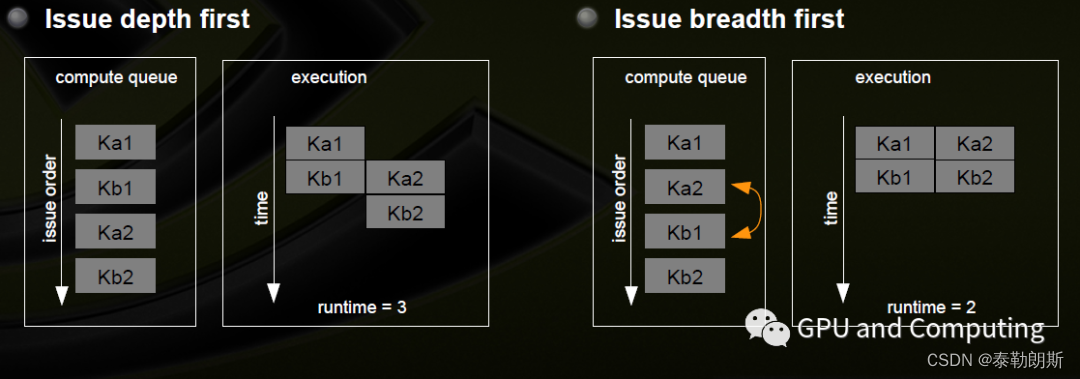

另外一个显而易见的问题是不同的任务分发顺序会影响GPU执行的并发水平。如下图所示，假设stream1有ka1和kb1两个任务，stream2有ka2和kb2两个任务，以深度优先和广度优先发送任务其调度有截然不同的行为。

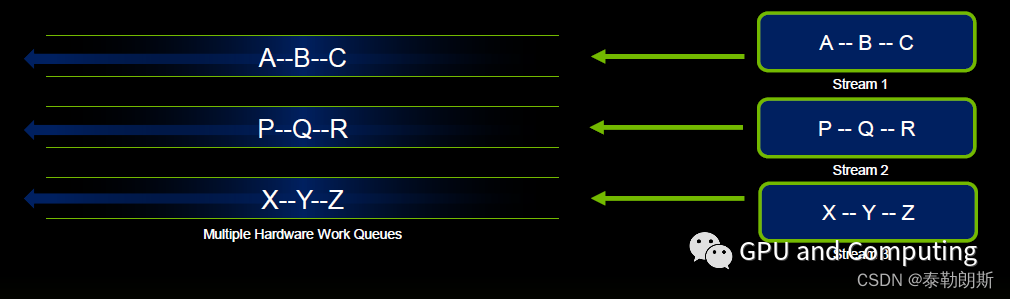

为克服这些问题，减轻CUDA程序并发优化的负担，Kepler版本GPU引入了Hyper-Q特性，使得可利用的硬件队列达到32个，每个stream都有对应的硬件工作队列，只要资源条件允许，可以实现不相关任务的充分并发。

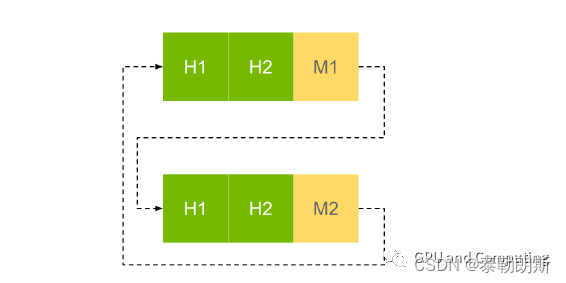

那么当有多个硬件队列的时候，调度硬件实际上又是如何运作的呢？文献3提供了一些线索，我们这里提下，可以结合文献1验证过的现象一起来琢磨。应用程序的stream们会映射到硬件队列，这些映射信息会组织成一个runlist，每个硬件队列根据interleaving level在其中占据一个或多个slot，映射信息包括stream对应的Command Push Buffer以及时间片或者抢占策略等其它调度辅助信息。调度硬件会round robin扫描这个runlist，查看slot对应的command buffer有没有任务需要执行，如果这个slot被标记为不可抢占，就会等队列任务执行完成，否则时间片一过，当前的任务队列会被抢占，而切换到下个slot，等到再次运转到该任务队列的slot时候再恢复执行。抢占的粒度跟GPU硬件能力有关系，可能是block或者thread甚至是instruction级别，不一定跟时间片完全吻合。Interleaving level设置使得高优先级的stream有更多机会被执行到，如下图优先级高的stream在runlist可以有更多slot。

文献4来自AMD，探讨了HSA Queue或者说stream的数目超过硬件队列时如何处理，也可以一并参考下，这里就不再展开。

再补个后记，因前段时间个人工作有调整，有了个偷懒的理由，一晃大半年时间没有正式的更新了。本来准备春节假期写就的文章，也拖到二月份最后一天才发出来，不过还好还是在农历正月里，但愿是个好的开始，后面计划的内容不要烂尾。也希望关注的朋友们能多提宝贵建议，共同切磋。

主要参考资料:

GPU Scheduling on the NVIDIA TX2: Hidden Details Revealed
Scaling Up: The Validation of Empirically Derived Scheduling Rules on NVIDIA GPUs
Deadline-based Scheduling for GPU with Preemption Support
Oversubscribed Command Queues in GPUs
Kepler GK110/210 GPU Computing Architecture
CUDA C/C++ Streams and Concurrency
