MPLS VPN典型应基本组网

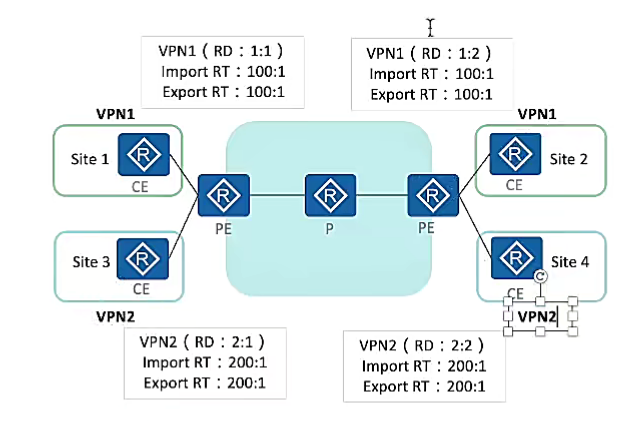

Intranet
VPN1和VPN1一对，VPN2和VPN2是一对

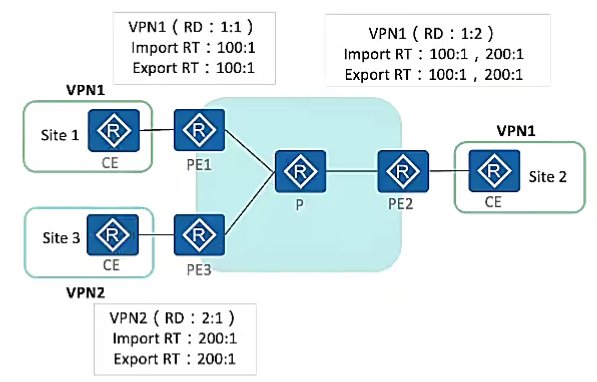

Extranet
VPN1和VPN2都能与VPN1建立连接，VPN1与VPN2之间不能建立连接
Hub&Spoke

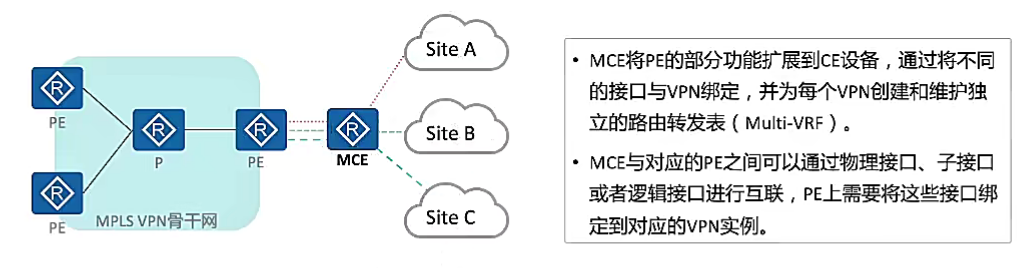

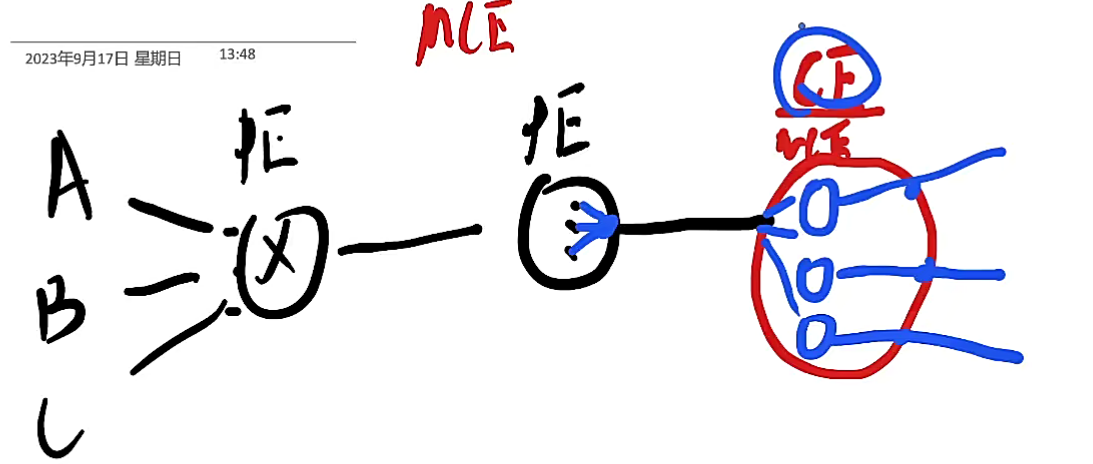

MCE组网
多CE组网

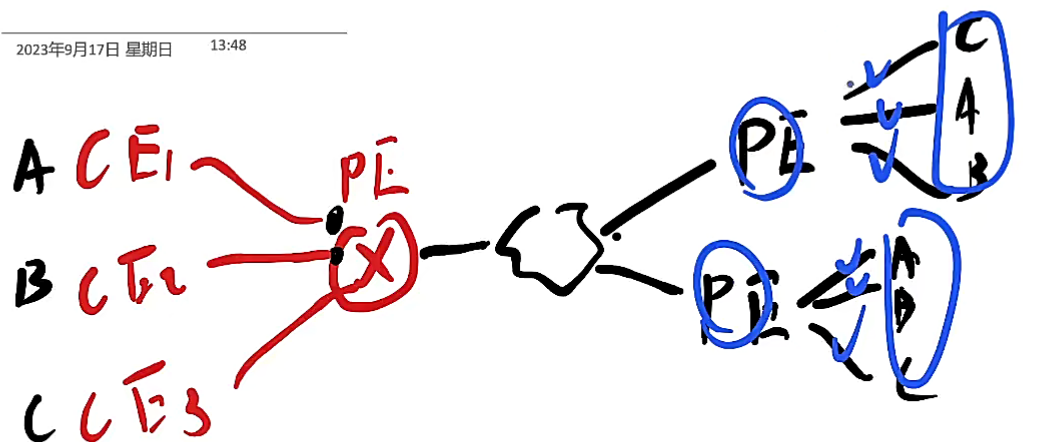

PE是运营商设备，CE是用户侧设备，如果CE较多，那么运营商需要建很多PE和链路，投入成本较大
CE设备上开启VRF，用一根线路子接口的形式连接；现网中，CE设备由交换机充当。

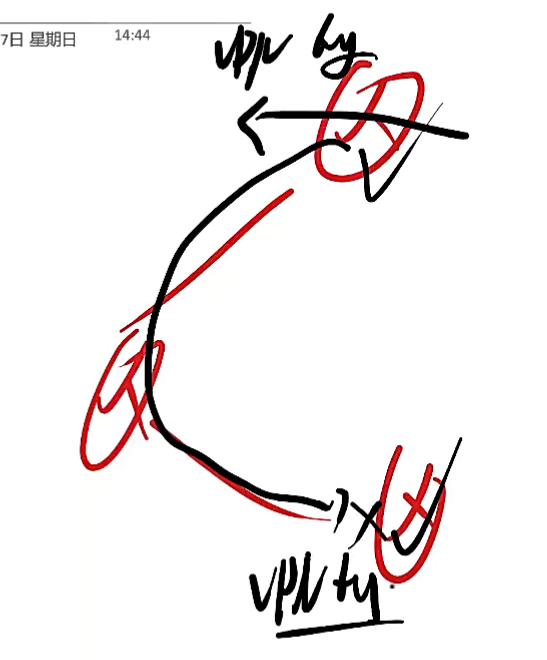

从一个实例出来进入另一个实例会牵扯到放环的问题
PE-CE之间的路由选择
双归属场景会出现环路

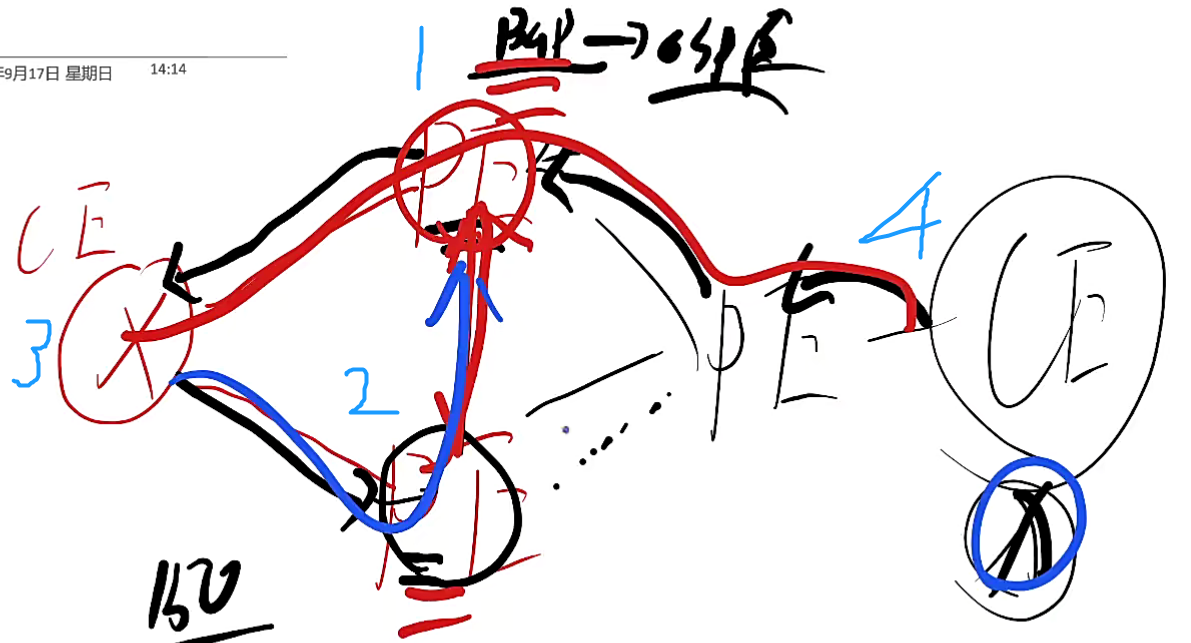

- 如图，4产生了一条路由X，通过BGP传递给1和2
- 1设备因为某种原因先学习到了X这条路由，他会通过IGP协议传给3
- 3与2设备存在IGP邻居关系，会使用ospf协议将路由传递给设备2
- 此时设备2，可以从3去往X，也可以从4去往X，他会选择优先级高的，所以走3
- 由此产生了次有路径
- 2设备因为与1设备建立了BGP邻居关系，又把IGP引入到了BGP，2会把X通过BGP传递给设备1
- 此时对于1来说，X有两条路，分别是2和4，如果4设备断开需要向1撤销路由
- 1现在没有了4方向传来的路由，便会继续从2导入X路由，然后将X路由通过IGP传递给设备3
- 3又会把路由传递给2,2继续把路由传递给3
- 从而产生了永久的环路

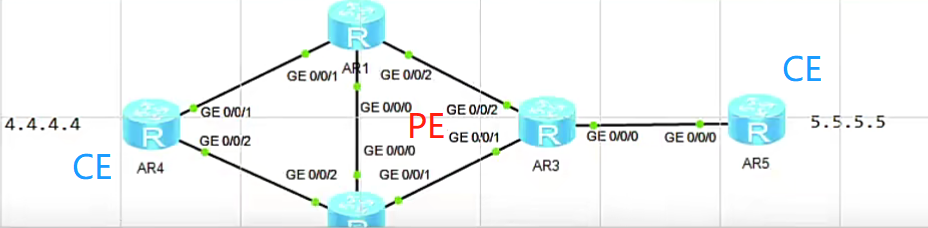

如图，R4为总部，为了保证网络可靠，做了冗余链路；R4与R1，R2之间运行ISIS协议，
R2设备去往5.5.5.5路由时候走的下一跳是R4，产生了次有路径

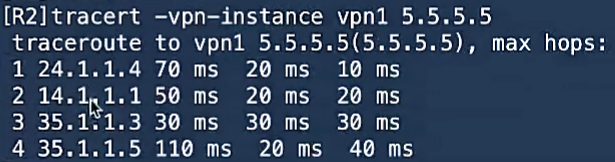

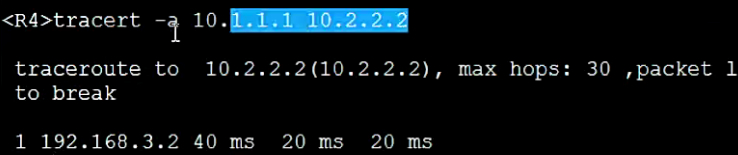

进行Trancert，确定路由走的是次有路径
对于R1来说，去往R5的下一跳是R3，备用路由下一跳是R2,现在R3向R1的路由撤销掉了，R1仍然有一条去往X的路由，下一跳是R2；R2仍然会将路由引入到R4，R4会源源不断的把路由给R2，R2也会一直给R1，由此产生了环路。

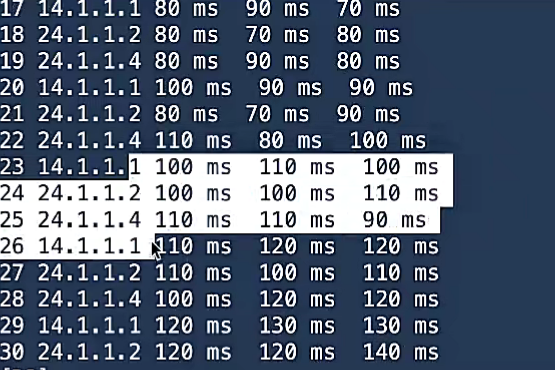

将5.5.5.5的地址删除掉，再次Trancert
由此发现出现环路
OSPF 与ISIS本身就可以防止这种环路
对于ISIS来说，这个场景产生环路是因为从一个VRF发出去的路由，又进入了到了另一个VRF，这种场景有可能产生环路；ISIS会有一个UD位，防止环路产生，按照ISIS规定从一个VRF出来的路由UD位会置位，再进入到另一个VRF时，会检查UD位有没有置位，如果有就不接收；但是华为，思科，锐捷都没有遵守。如果使用ISIS来进行PE与CE之间互联，要用打Tag的方式。PE与CE之间尽量不用ISIS协议
对于OSPF来说，他有了天然防环手段，有一个DN位，从一个VRF出来，会DN置位，其他设备接收到路由就不会使用DN置位的LSA进行选路，DN位从一个实例出来又进入另一个实例。

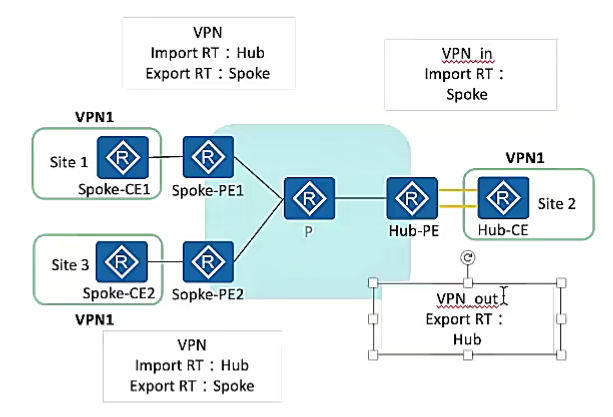

Hub&spoke架构，in方向发送一个DN置位的LSA，那么out接收到后就不会使用了；可以关闭dn位携带功能（只有3类，5类和7类携带）
dn-bit-set disable summary,也就是从in方向实例发出来的时候就不带dn位了
也可以在out方向实例关闭dn位检查：dn-bit-check
OSPF为了保险起见，针对5类，7类也有VPN tag保证放环
如果VPN tag相同，那么也会放环产生，自动打的Tag
域ID
一般会用于BGP来做PE与CE之间的路由，因为OSPF应用广泛，所以可能会用到OSPF协议进行互联，OSPF有个选路原则，L1,2>L3>L5>L7。

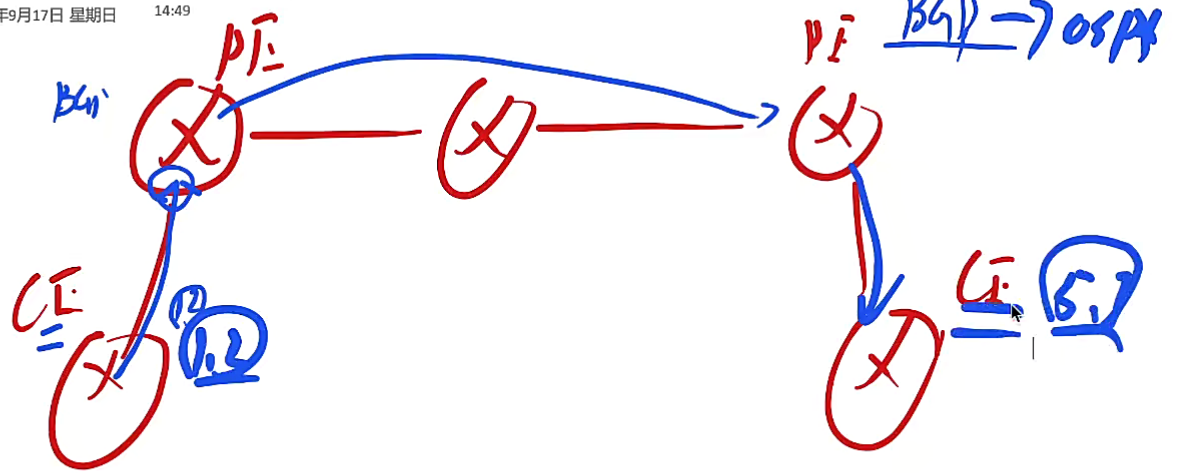

如图，CE产生的1,2类LSA，传递到右边的CE之后，就会变为5类LSA。

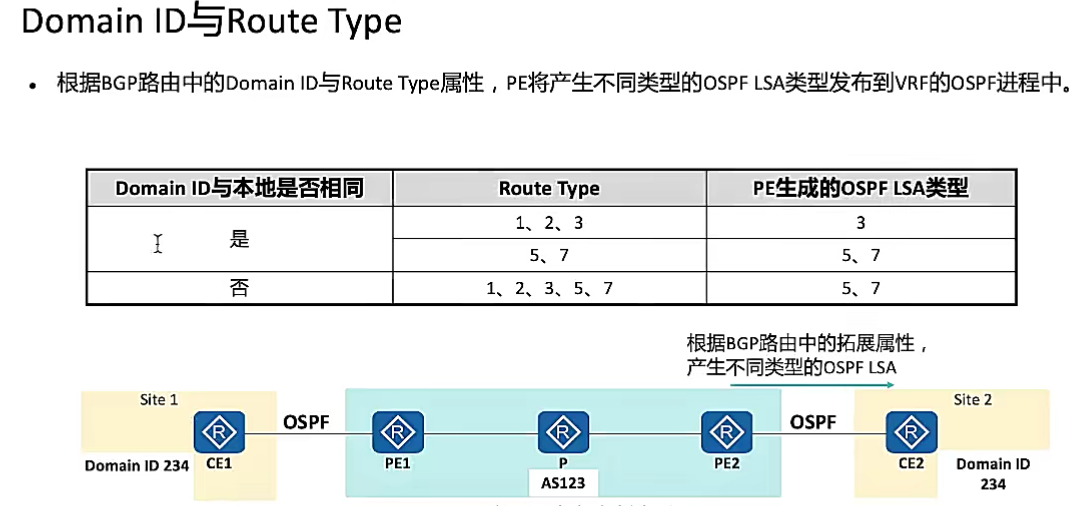

超级骨干区域，就是两台PE之间的MPLS域，两边都跑了OSPF，中间就是超级骨干区域，这样就去看每个区域的domain ID，默认domain ID是相同的，如果两个区域经过超骨干传递路由，LSA 的域ID会提取出来放在BGP中携带，对面就会通过domain ID就会判断，如果是1,2,3类那么就会变为3类，如果是5,7类那么就还是5,7类，如果domain ID不同，那么传过来的路由就是5,7类。

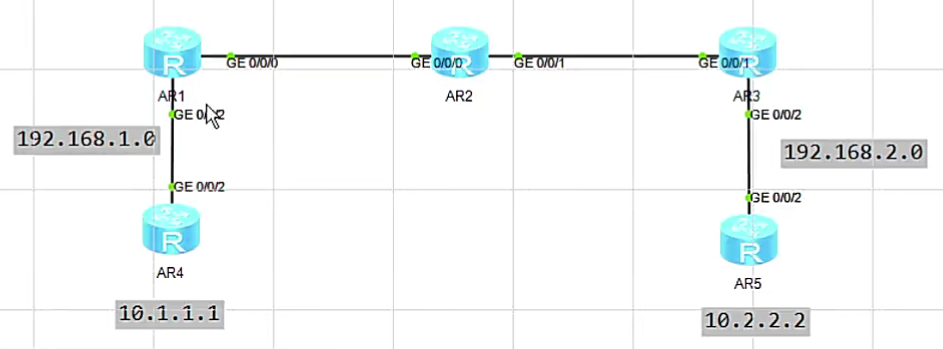

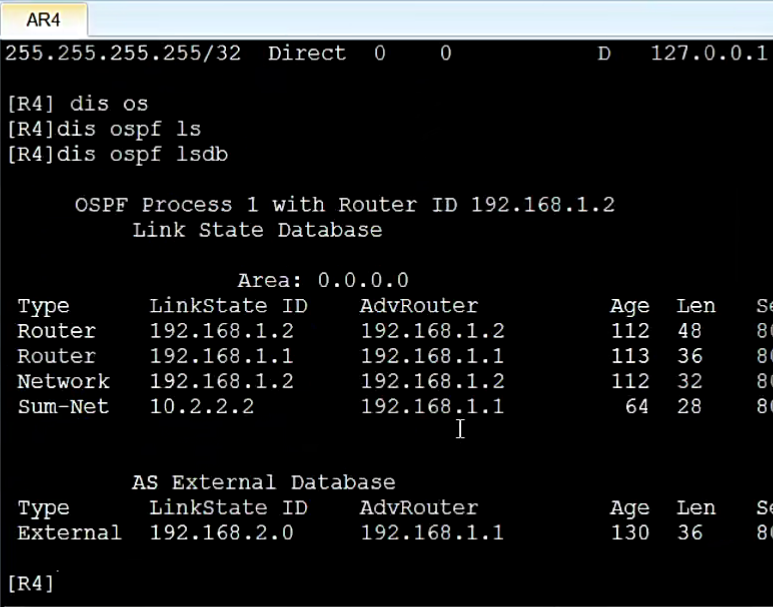

如图，10.2.2.2是以3类的形式传递过来的，而192.168.2.0会认为是运营商的地址，那么就不会享有提升LSA的权限。

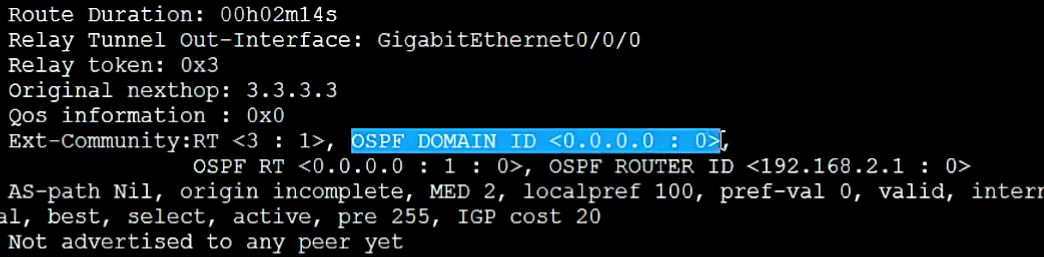

R1:dis bgp vpnv4 all routing-table 10.2.2.2 version
默认情况下，domain ID是0
修改domain ID
在PE上面的OSPF进程里面修改
R3:OSPF 1,domain-id 2
在PE上将OSPF引入BGP时，PE将根据本地的配置为BGP路由增加域ID属性，域ID作为BGP扩展团体属性传播。
在PE将BGP路由引入OSPF时，若BGP路由携带的Domain ID与本地相同，则认为两个站点属于同一个OSPF路由域。若不相同，则认为不再同一个路由域。
sham-link

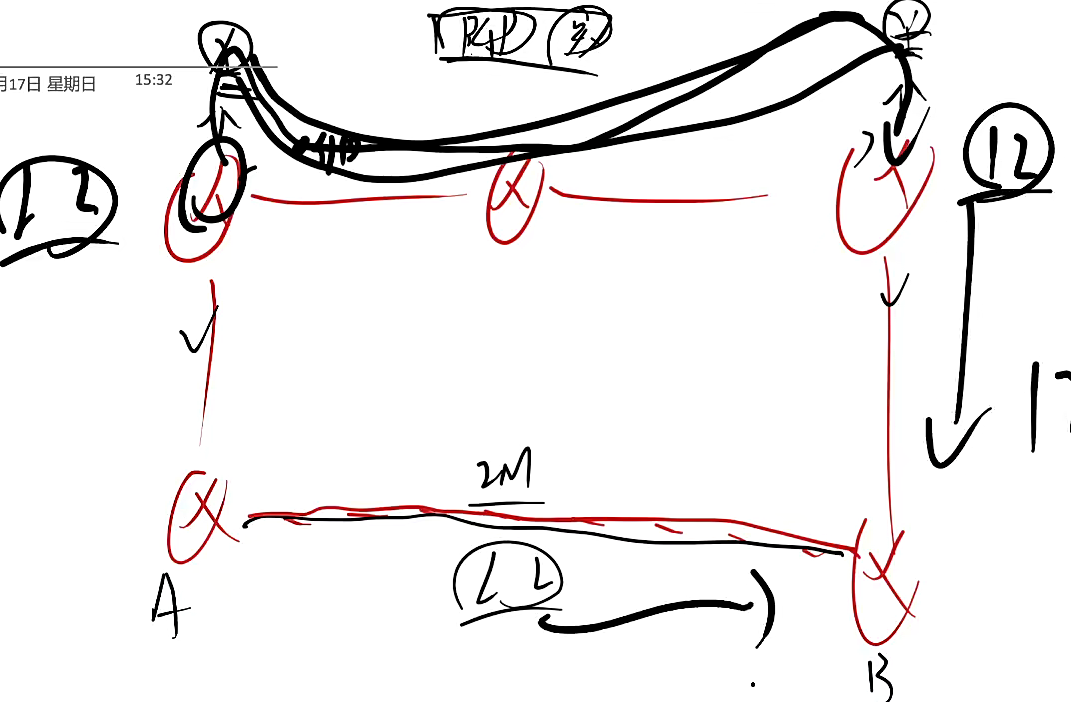

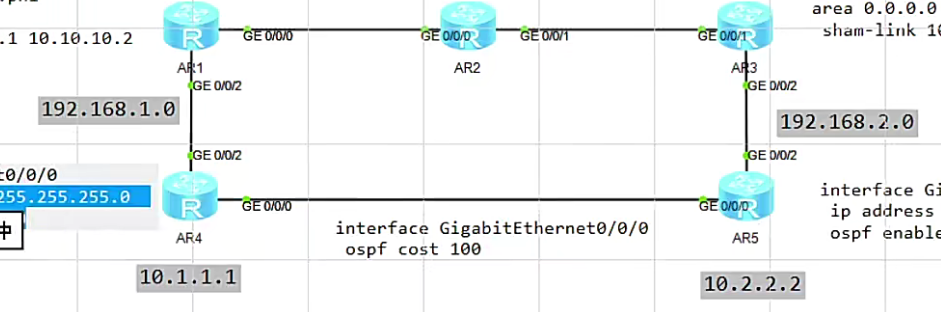

如图，4与5之间建立了MPLS VPN，链路带宽为100M，为了保证链路冗余性，公司又拉了一条专线，因为专线较贵，所以只给了专线2M的链路，让他只做备份即可，正常时流量走MPLS VPN，如果MPLS VPN断开之后再把流量切到专线上面，但是现在因为MPLS VPN最优的LSA是3类，而专线的LSA是1,2类，所以默认流量会直接在下面走，如何解决？
可以看到现在走的是低速链路，这样要继续把3类再次提升到1,2类，使用sham-link（欺骗链路）

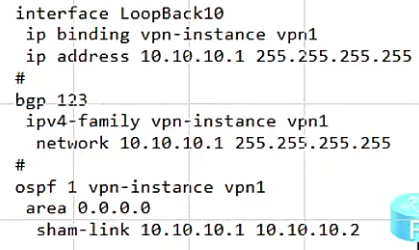

利用公网上面，打通一个隧道，把1,2类传过来，在PE上面重新开一个Loopback口
不能使用OSPF宣告这个新开的loopback地址，要用BGP传递这个地址因为通过实例发布OSPF后，隧道建通后就会跑1类2类。
两边PE有了新的地址，如果放到了OSPF中，对方3类学习到的，路由是一定有的，就会打通隧道，1,2类就会过去了，把3类干掉，那么隧道两边的地址就回暂时消失了，1,2，类又被撤销了，3类又会浮出，又会建隧道，会重复做这个事情，造成路由震荡。
配置隧道之后，还需要修改开销值，让他走上面。

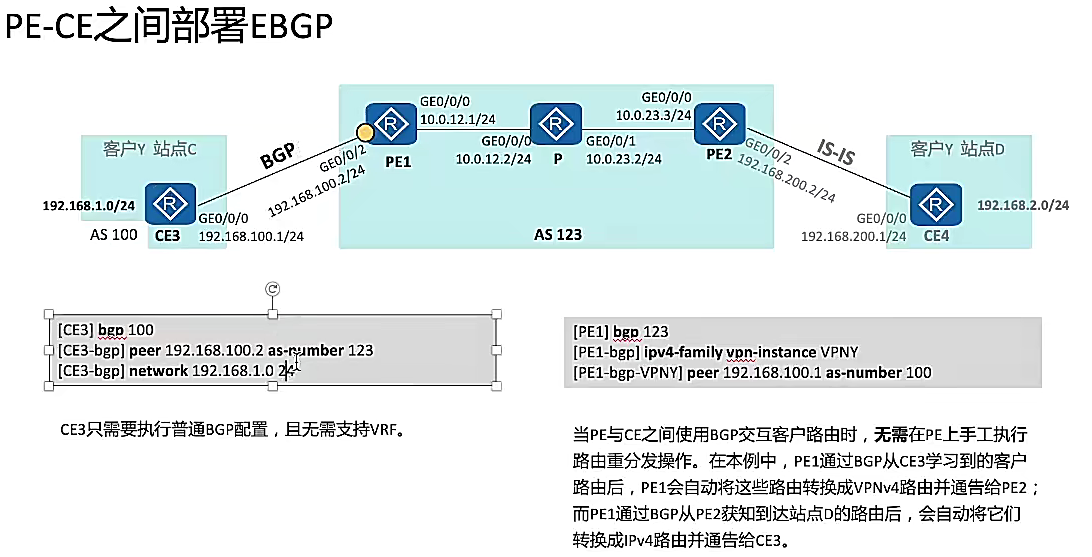

PE与CE之间使用BGP

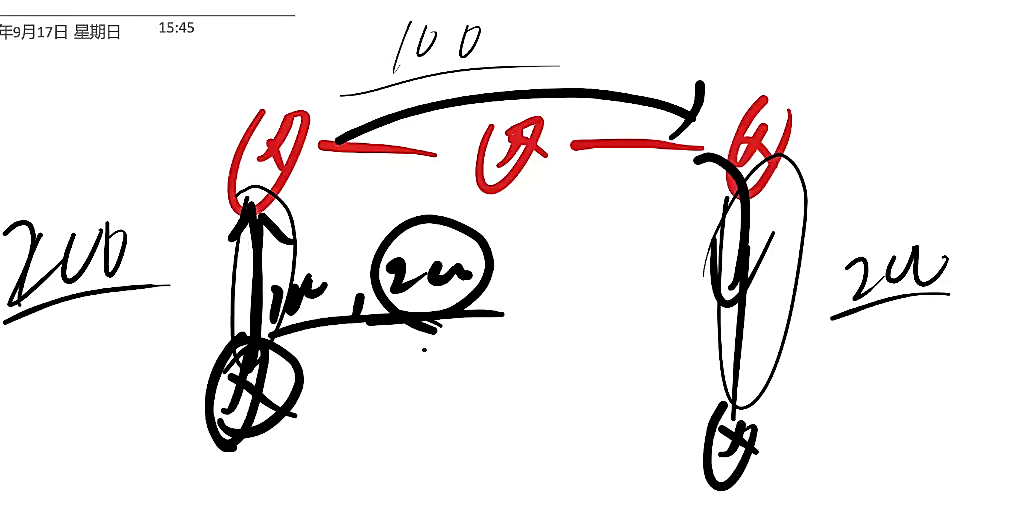

如图，左边和中间的AS号分别是公网200和100，右边的AS号是私网的200。此时路由从左边往右传递时，会因为AS号相同，触发放环原则，把公网的200干掉

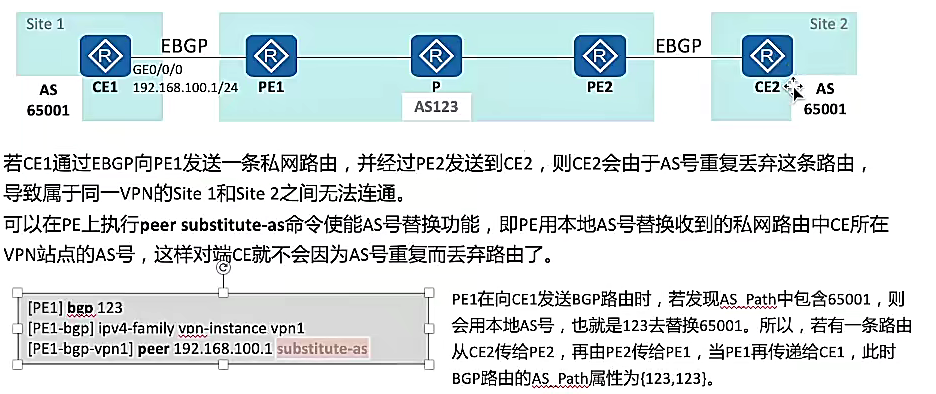

AS号替换
AS 65001传递到最右边时，中间的AS号会把65001替换成123再传递。
忽略AS检查
AS号允许重复多少次，可以根据左边的邻居加一条命令，忽略AS号重复出现几次
如果忽略了AS检查，那么就可能会出现环路，因为把检测环路的功能取消掉了

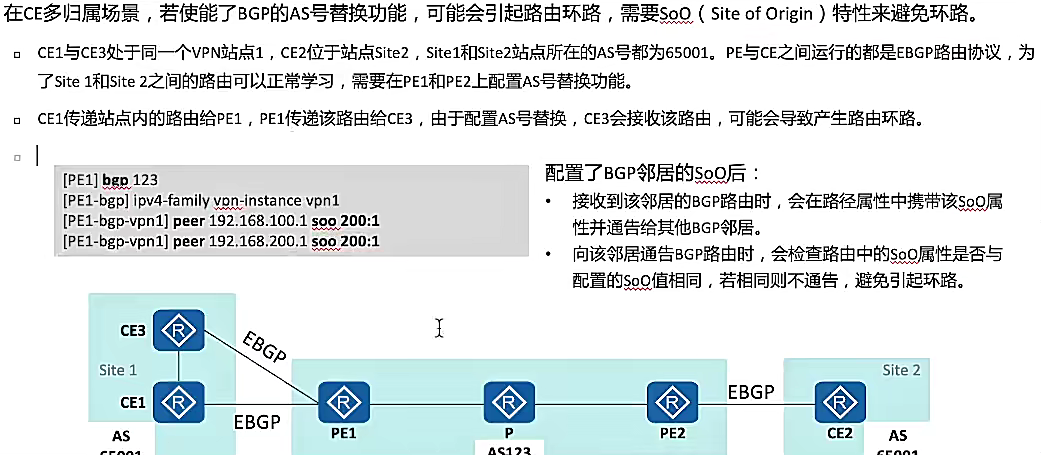

SoO属性，如果SoO值相同，那么也不接收，类似于加了个Tag。

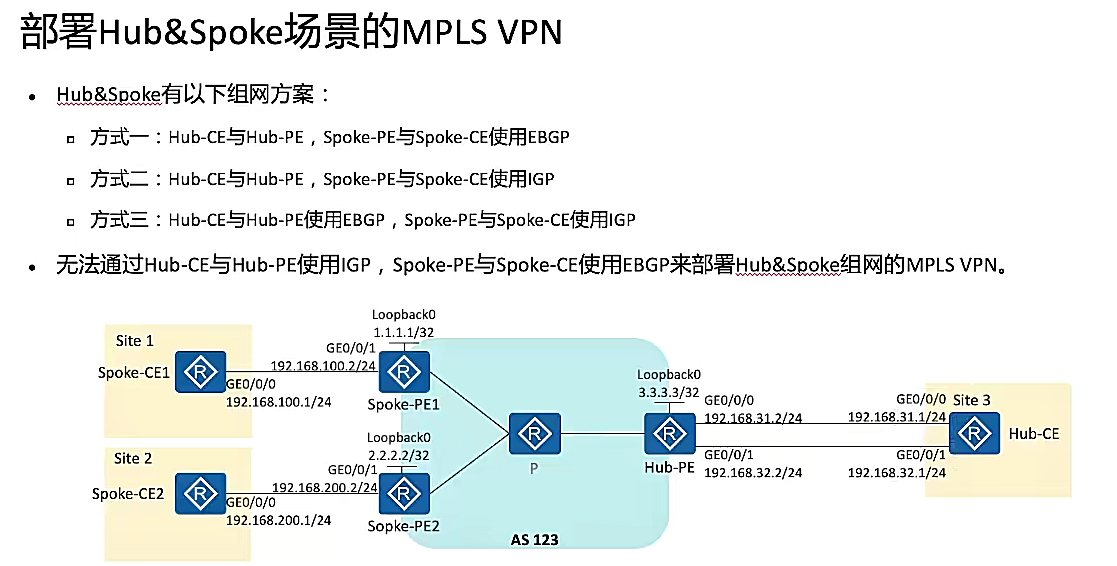

为什么没有第四种方案？

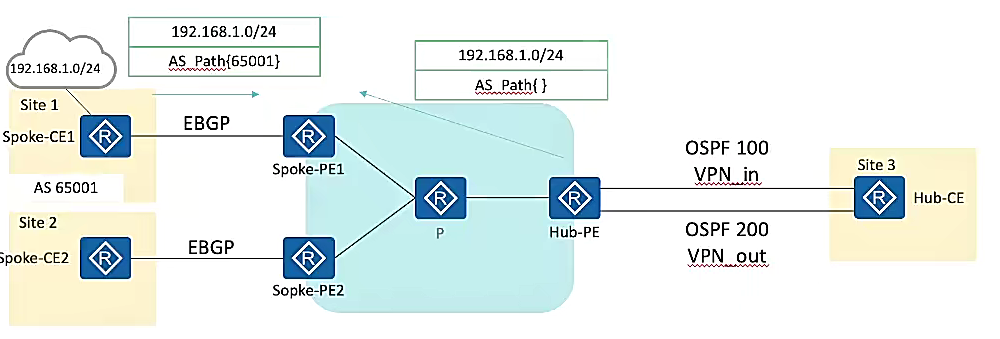

如图，CE之间采用BGP，PE之间采用IGP；路由从CE1传给PE1，此时会带着AS号650001，然后P会把路由变为OSPF传给HUB-CE，此时路由没有AS号，所以PE1会有可能收到这条路由，而且没有AS好，那么PE1会认为这条路由在右边走更优。
