【实战】Streamlit+ECharts绘制多图表可视化大屏，超级实用

实战项目背景介绍

当我们提到数据可视化，常常会想到众多的工具和库，如 Matplotlib、Seaborn 甚至于 D3.js 等。但是，有一个特定的组合正在快速走红：Streamlit 和 ECharts。Streamlit，作为一个轻量级的 Python 工具，允许数据科学家和工程师轻而易举地创建交互式的 web 应用。而 ECharts，一款来自百度的开源 JavaScript 可视化工具，因其绚丽的效果和广泛的图表类型而广受欢迎。

那么，为何我们要将 Streamlit 和 ECharts 结合呢？首先，ECharts 提供了一种动态、生动的方式来展示数据，这种方式往往比传统的静态图表更具吸引力。而 Streamlit 的简洁性和灵活性确保了我们可以快速部署应用，无需深入的前端开发经验。将这两者结合，我们可以在短时间内制作出既美观又功能强大的数据可视化大屏。

在上篇文章当中，我们简单地介绍了将 Streamlit 与 ECharts 结合来简单地绘制一些图表。Streamlit+Echarts画出的图表，真的是太精湛了！！在本文中，我们将深入探讨如何通过上面两者来制作可视化大屏。无论您是一个经验丰富的开发者还是一个初学者，都能从这个结合中获得启示和灵感。

代码结构

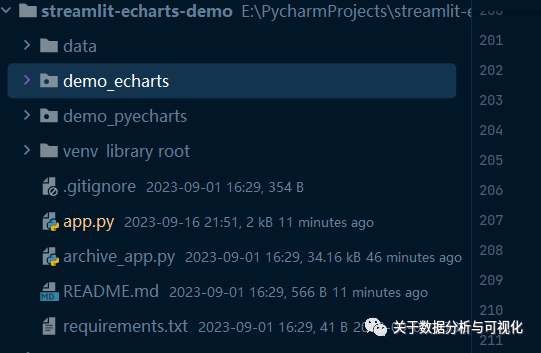

我们先来看一下整个项目的代码结构，如下图所示

分为 ECharts 的演示 demo 以及 PyeCharts 的演示 demo。我们可根据下拉框来指定是选择用 ECharts 或者是 PyeCharts 来进行图表的绘制，然后我们在具体的图表例子中可以选择一个、例如是折线图、柱状图或者是饼图以及散点图等等，具体的代码如下

def main():
    st.title("Streamlit ECharts 演示")

    with st.sidebar:
        st.header("配置")
        api_options = ("echarts", "pyecharts")
        selected_api = st.selectbox(
            label="选择",
            options=api_options,
        )

        page_options = (
            list(ST_PY_DEMOS.keys())
            if selected_api == "pyecharts"
            else list(ST_DEMOS.keys())
        )
        selected_page = st.selectbox(
            label="选择一个图表的例子",
            options=page_options,
        )
        demo, url = (
            ST_DEMOS[selected_page]
            if selected_api == "echarts"
            else ST_PY_DEMOS[selected_page]
        )

        if selected_api == "echarts":
            st.caption(
                """ECharts demos are extracted from https://echarts.apache.org/examples/en/index.html,
            by copying/formattting the 'option' json object into st_echarts.
            Definitely check the echarts example page, convert the JSON specs to Python Dicts and you should get a nice viz."""
            )
        if selected_api == "pyecharts":
            st.caption(
                """Pyecharts demos are extracted from https://github.com/pyecharts/pyecharts-gallery,
            by copying the pyecharts object into st_pyecharts.
            Pyecharts is still using ECharts 4 underneath, which is why the theming between st_echarts and st_pyecharts is different."""
            )
    demo()
    sourcelines, _ = inspect.getsourcelines(demo)
    with st.expander("源代码"):
        st.code(textwrap.dedent("".join(sourcelines[1:])))
    st.markdown(f"Credit: {url}")

output

例如我们指定用 ECharts 来绘制一张简单的折线图，代码就这么来写就行

def render_basic_line_chart():
    option = {
        "xAxis": {
            "type": "category",
            "data": ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
        },
        "yAxis": {"type": "value"},
        "series": [{"data": [820, 932, 901, 934, 1290, 1330, 1320], "type": "line"}],
    }
    st_echarts(
        options=option, height="400px",
    )

当然在此基础之上，我们可以进行一层衍生，例如在折线图的基础之上做一个面积图，又或者是绘制多条折线图等等，代码如下

def render_basic_area_chart():
    options = {
        "xAxis": {
            "type": "category",
            "boundaryGap": False,
            "data": ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
        },
        "yAxis": {"type": "value"},
        "series": [
            {
                "data": [820, 932, 901, 934, 1290, 1330, 1320],
                "type": "line",
                "areaStyle": {},
            }
        ],
    }
    st_echarts(options=options)

或者是多条折线图的图表绘制，我们也可以将其定义到一个函数当中去，代码如下

def render_stacked_line_chart():
    options = {
        "title": {"text": "折线图堆叠"},
        "tooltip": {"trigger": "axis"},
        "legend": {"data": ["邮件营销", "联盟广告", "视频广告", "直接访问", "搜索引擎"]},
        "grid": {"left": "3%", "right": "4%", "bottom": "3%", "containLabel": True},
        "toolbox": {"feature": {"saveAsImage": {}}},
        "xAxis": {
            "type": "category",
            "boundaryGap": False,
            "data": ["周一", "周二", "周三", "周四", "周五", "周六", "周日"],
        },
        "yAxis": {"type": "value"},
        "series": [
            {
                "name": "邮件营销",
                "type": "line",
                "stack": "总量",
                "data": [120, 132, 101, 134, 90, 230, 210],
            },
            {
                "name": "联盟广告",
                "type": "line",
                "stack": "总量",
                "data": [220, 182, 191, 234, 290, 330, 310],
            },
            {
                "name": "视频广告",
                "type": "line",
                "stack": "总量",
                "data": [150, 232, 201, 154, 190, 330, 410],
            },
            {
                "name": "直接访问",
                "type": "line",
                "stack": "总量",
                "data": [320, 332, 301, 334, 390, 330, 320],
            },
            {
                "name": "搜索引擎",
                "type": "line",
                "stack": "总量",
                "data": [820, 932, 901, 934, 1290, 1330, 1320],
            },
        ],
    }
    st_echarts(options=options, height="400px")

然后我们将所有定义的函数集合到一个字典当中去，代码如下

ST_LINE_DEMOS = {
    "Line: Basic Line Chart": (
        render_basic_line_chart,
        "https://echarts.apache.org/examples/en/editor.html?c=line-simple",
    ),
    "Line: Basic Area Chart": (
        render_basic_area_chart,
        "https://echarts.apache.org/examples/en/editor.html?c=area-basic",
    ),
    "Line: Stacked Line Chart": (
        render_stacked_line_chart,
        "https://echarts.apache.org/examples/en/editor.html?c=line-stack",
    ),
    ......
}

效果展示

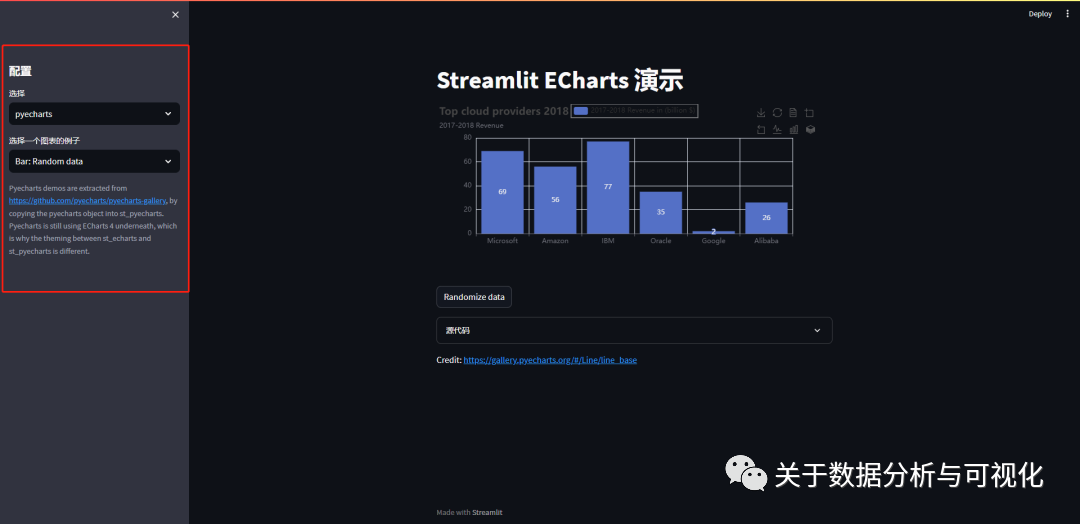

那么除了折线图的 demo ，还有例如饼图的 demo 及其衍生、散点图的 demo 以及衍生等等，在图表的下面，我们还附上了具体的源码，如下图所示

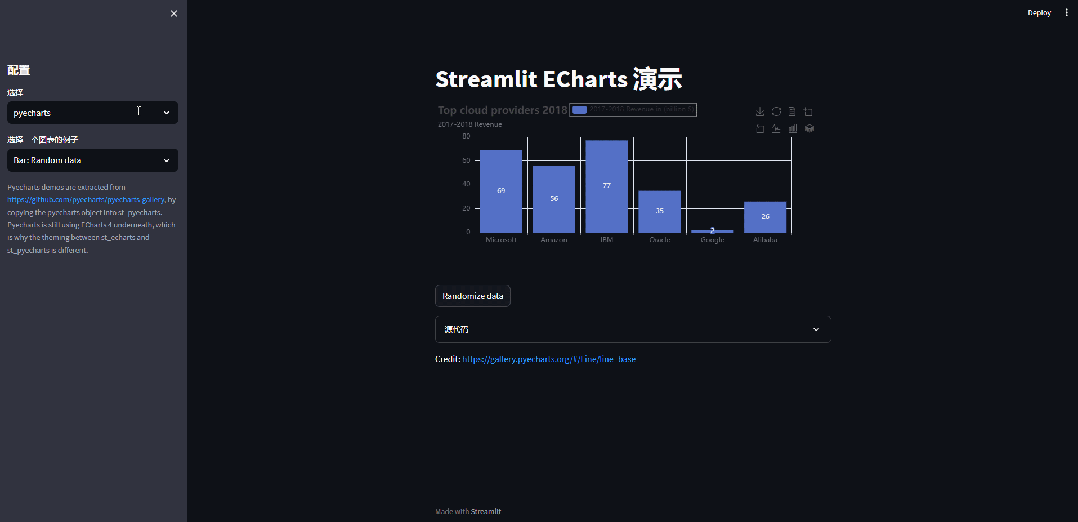

我们来看一下最后的效果，如下所示

总结

在探索 Streamlit 和 ECharts 的强大组合后，我们可以确信，交互式数据可视化的未来异常明亮。这种结合为我们提供了一种有效、简洁且引人入胜的方式来呈现数据，让我们能够更加直观地理解复杂的信息。更重要的是，这种方式打破了数据科学家与前端开发者之间的障碍，允许我们集中精力于真正的数据挖掘和故事叙述。

要想获取该可视化大屏的源码，可在公众号后台回复【20230916】即可。
